Як визначити напрямок на супутник
?
3. Якщо потрібно, можете збільшити масштаб карти, а потім натисніть на точне місце, де ви хочете встановити антену. Можна також перетягнути маркер у потрібне місце. Лінія, яка показує напрямок обраного супутника буде зеленого кольору, при куті місця більш ніж 5°, жовтого кольору, при кутах місця від 0° до 5°, або червоного кольору, якщо супутник є нижче горизонту. Але навіть при зеленої лінії, іноді супутник не видно з даного місця: наприклад, у житловому будинку, якщо ваші вікна/балкони розташовані на протилежному боці від супутника.
4. І навіть якщо ви маєте вікно або балкон на правильнії стороні будівлі, супутник усе ще може бути прихований за якоюсь перешкодою: дерево, сусідня будівля й так далі. У цьому разі ви можете навести курсор миші (на смартфоні або планшеті просто натисніть) на лінію, яка показує напрямок супутника, де вона зустрічає можливу перешкоду. З’явиться спливаюче вікно яке покаже допустиму різницю висот між тарілкою й перешкодою. (Подробиці)

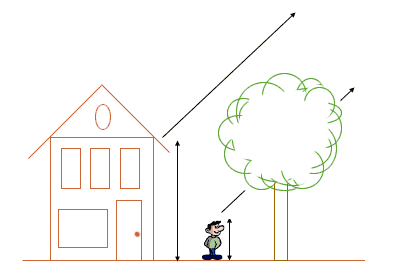

Дерево може перекрити сигнал від супутника. У цьому разі антену можна встановити в більш високому місці.
Щоб перевірити, чи буде дерево або сусідня будівля перешкоджати прийому сигналу із супутника, наведіть курсор миші в точку, де лінія, що представляє напрямок супутника зустрічає можливу перешкоду. При використанні смартфона або планшета, натисніть на цю точку.
Спливаюче вікно покаже допустиму різницю висот між антеною та перешкодою. (Δhmax)
Але передачі супутникового телебачення здебільшого використовують так звану лінійну поляризацію, яка на практиці може бути вертикальна або горизонтальна. Це означає, що вектор електричного поля електромагнітної хвилі лежить у горизонтальній площині для деяких частот, й у вертикальній площині для інших. Для забезпечення оптимального прийому, приймальна антена має бути паралельна випромінюючої антени супутника. Це також гарантує, що сигнали з іншої поляризації повністю усунені, оскільки вони можуть бути на дуже близькій, або навіть на тій же частоті. Ця можливість поділу сигналів за поляризацією дозволяє практично подвоїти число частот одного супутника.
Оскільки супутники розташовані на круговій орбіті навколо екватора, вертикаль і горизонталь кожного супутника залежать від його орбітальної позиції. Для спостерігача на Землі, тільки для супутника, розташованого на місцевому меридіані, вертикаль і горизонталь збігаються з місцевими вертикаллю й горизонталлю (в Києві це приблизно супутник 30.5E), для всіх інших супутників вертикаль і горизонталь будуть повернені. Кут повороту тим більше, чим далі (на схід або на захід) розташованій супутник від місцевого меридіана.

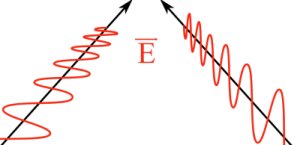

Горизонтальна і вертикальна поляризація.
Приймальна антена насправді міститься всередині конвертера.
Точніше, там дві антени, одна для горизонтальної, інша для вертикальної поляризації.
Така інформація є правдива в північній півкулі:
Для супутників, розташованих на захід від антени показаний позитивний кут,
а конвертер треба повернути проти годинникової стрілки, якщо дивитися на антену спереду.
Для супутників, розташованих на схід від антени показаний негативний кут,
а конвертер треба повернути за годинниковою стрілкою, якщо дивитися на антену спереду.
Для моторизованої антени, коли антена повертається, конвертер теж повертається для оптимального прийому кожного супутника.
---
---
